一鍵式影像測量儀BL-1030

英國Binocus一鍵式影像測量儀BL-1030自動圖像配準功能，無需定位工件，無需夾具，產品隨便擺放，實現自動識別測量;可同時識別多個測量工件并進行測量，輸出結果;......

品牌：英國Binocus

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	一鍵式影像測量儀
型號	BL-1030
視野	100mm
測量精度	±1um
供應 商	佛山市精測計量儀器設備有限公司

產品概述

product presentation

一鍵式影像測量儀BL-1030

快速尺寸測量，1秒完成所有尺寸檢測

1、自動圖像配準功能，無需定位工件，無需夾具，產品隨便擺放，實現自動識別測量;可同時識別多個測量工件并進行測量，輸出結果;

2、圖像傳感器采用德國巴斯勒高清500萬像素CCD，與之搭配的Gige千兆以太網卡(傳輸率：1G/S)使得成像清晰、畫質細膩;

3、采用意大利OPTO雙側遠心鏡頭，搭配平行遠心透射光(透射系統)、可程控四分區環形無影落射燈(落射系統)、同軸落射光及低角度無影落射光(特殊光源)，保證所需測量之產品成像的真實性，穩定性及觀察性，使得測量數據非常接近真實值，且重復測量數據也非常平穩，讓操作者不會因?yàn)閿?shù)據差異較大而對測量之結果產生懷疑。

4、采用英國binocus技術生產的儀器控制器(分為內置和外置兩款)，可直接與binocus軟件搭配，從爾使得儀器燈光控制、工作臺移動控制及相機暴光控制等變得非常簡單，操作得心應手。

5、整機內部骨架及工作臺采用航空鋁型材，保證儀器的穩定性;外罩采用ABS吸塑膠殼，天然無毒，整潔美觀。

6、采用英國binocus專業級一鍵式測量軟件，功能強大，操作直觀，加上國內軟件工程師的測試及調整，使得軟件操作更加人性化;且我們承諾，可根據客戶提出之測量要求，進行相應軟件修改。

適用范圍

technical parameter

一鍵式影像測量儀BL-1030廣泛用于電子組件、精密模具、精密刀具、彈簧、塑料、橡膠、油封止閥、照相機零件、汽車零件、PCB加工等方面

零件
彈片
電子件
密封圈
汽配件
五金件

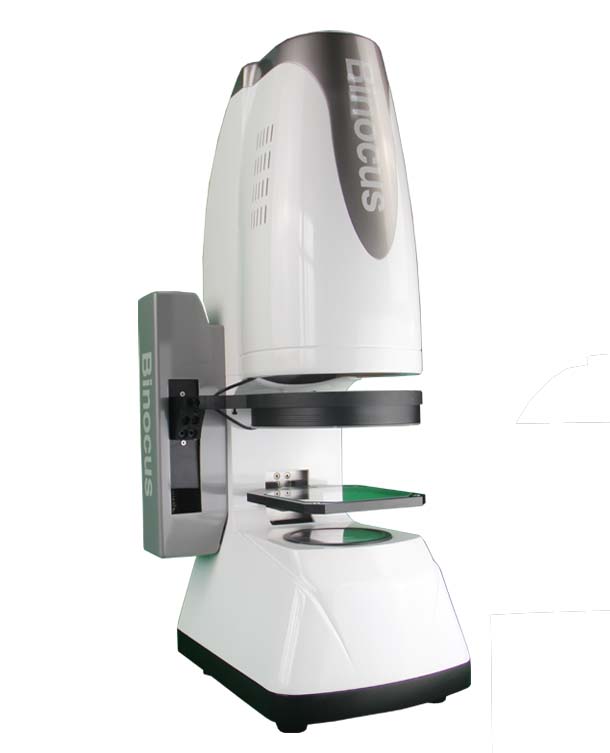

產品圖片

Product demonstration

（參考圖片）

技術參數

technical parameter

名稱	BL-1030（雙側雙倍率）
圖像傳感器	高清500萬像素工業相機
視野	100mm
顯示單位	0.1um
重復精度	±1um
測量精度	±5um
相機接口	Gige千兆以太網（傳輸率：1G/S）
工作距離	120mm
鏡頭	雙側雙倍遠心鏡頭
光源	平行光源
光源顏色	白色
軟件版本	Binocus一鍵式專用軟件
重量	25KG
外觀尺寸	長寬高	300X400X700mm
環境要求	20±5℃ 1℃/h 2℃/24h 1℃/m
照明系統（選購）	透射系統		遠心透光照射（顏色：綠色）
	落射系統		可程控四分區（顏色：白色）
電源電壓			AC100~240V 50/60Hz
相機電壓			輸出/額定負荷 DC24V 0.6A 以下
特殊光源（選購）	同軸光源		同軸光落射（顏色：白色/紅色）
	圓頂積分光源		表面均勻落射（顏色：白色/紅色）
